某型号收银机的方案数据

某型号收银机的方案数据

散热器用blower，外壳轴流风扇的仿真结果 散热器用blower，外壳无风扇的仿真结果 散热器用轴流风扇，外壳无风扇的仿真结果 散热器用轴流风扇，外壳轴流风扇的仿真结果 结论 都采用轴流风扇来看，当前方案的散热效果还要好一些， 所以从目前仿真来看，采用双轴流风扇的散热效果最好，主控芯片的节温最大118℃。除了本身的方案外，最需要改进的地方是芯片与散热器接触的热阻。建议考虑芯

• 散热器用blower，外壳轴流风扇的仿真结果



  散热器用blower，外壳无风扇的仿真结果



  散热器用轴流风扇，外壳无风扇的仿真结果



  散热器用轴流风扇，外壳轴流风扇的仿真结果



  结论

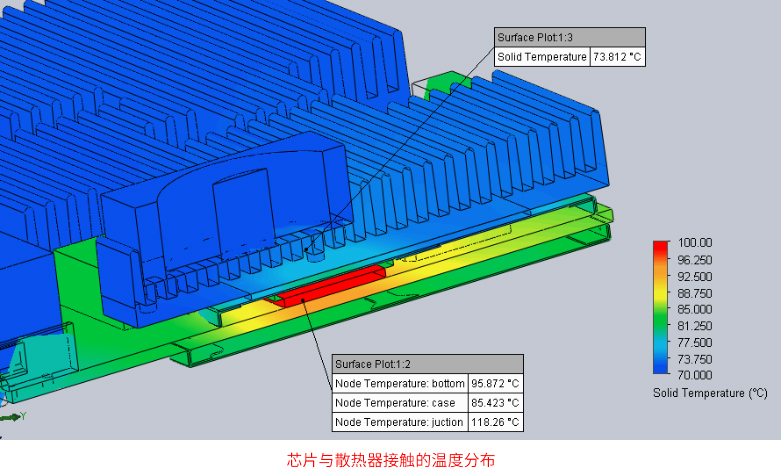

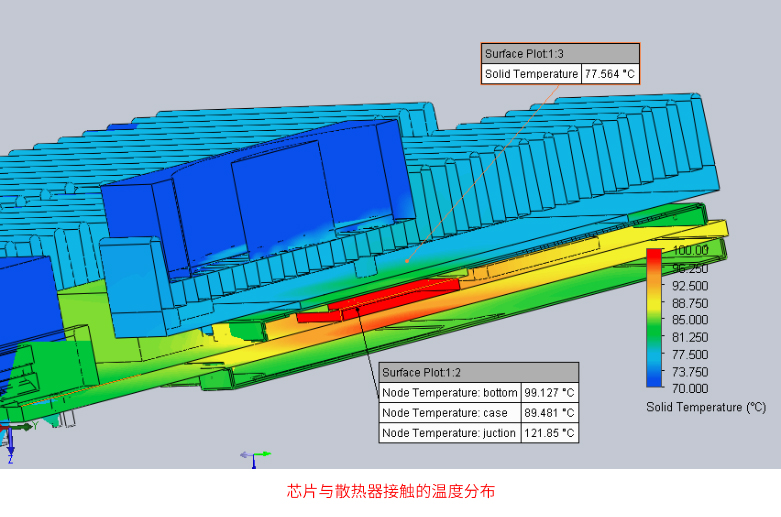

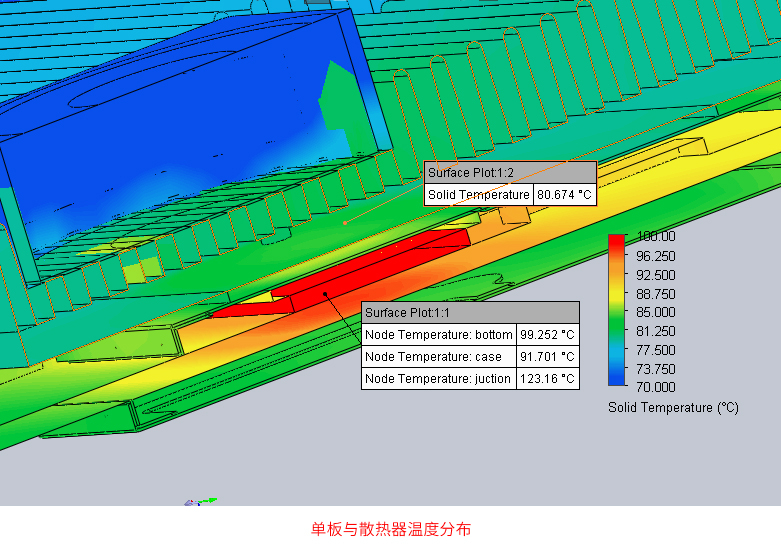

  都采用轴流风扇来看，当前方案的散热效果还要好一些， 所以从目前仿真来看，采用双轴流风扇的散热效果最好，主控芯片的节温最大118℃。除了本身的方案外，最需要改进的地方是芯片与散热器接触的热阻。建议考虑芯片和散热器直接通过导热介质来散热。 所以从目前仿真来看，采用双轴流风扇的散热效果最好，主控芯片的节温最大118℃。除了本身的方案外，最需要改进的地方是芯片与散热器接触的热阻。建议考虑芯片和散热器直接通过导热介质来散热。
