某考勤机的方案数据

某考勤机的方案数据

整机表面热量分布图 裸机数据（无散热材料方案） 测试标准：亮度、音量最大，插SIM实网卡，5V2A %10电量边充边测、测试时间达热平衡为准约60min。 实验要求：严格按照客户提供标准条件开展实验，实验过程最大限度避免人为误差。 结论：在25±1℃环境温度下，裸机测试1小时后最高温为： 主机高温01点，42.1度。 盒子03点，43.3度。

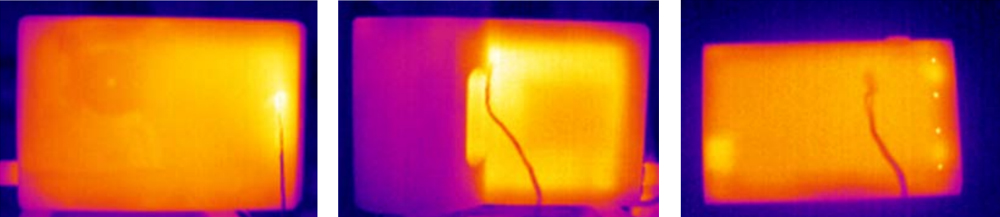

• 整机表面热量分布图



  裸机数据（无散热材料方案）

  测试标准：亮度、音量最大，插SIM实网卡，5V2A %10电量边充边测、测试时间达热平衡为准约60min。 实验要求：严格按照客户提供标准条件开展实验，实验过程最大限度避免人为误差。 结论：在25±1℃环境温度下，裸机测试1小时后最高温为： 主机高温01点，42.1度。 盒子03点，43.3度。

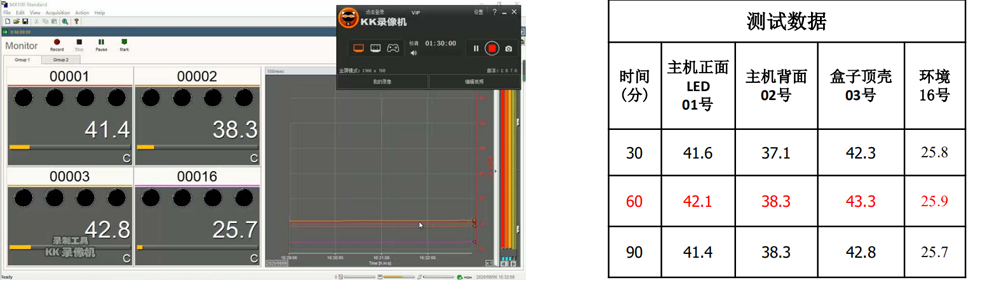

  裸机数据（无散热材料方案）

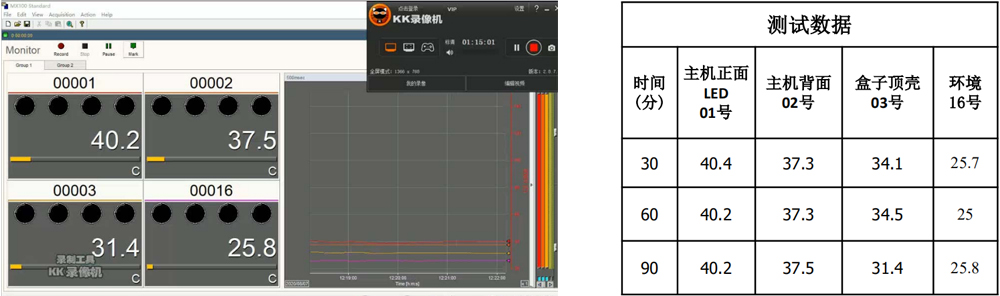

  方案数据（含散热材料方案）



  总结

  对比数据结论、分析、建议： 主机正面LED单个热点处温差较大，此处点位置建议硬件分析下LED功耗是否异常（参考热成像A图）。 盒子在运行状态下温升不是很稳定，具体温升数值和 与主机的数据交换有直接关联。 测得最高温为43.3℃，使用材料后均温明显
